Kotva na zapustenie KL 4x200 mm

APLIKÁCIA:

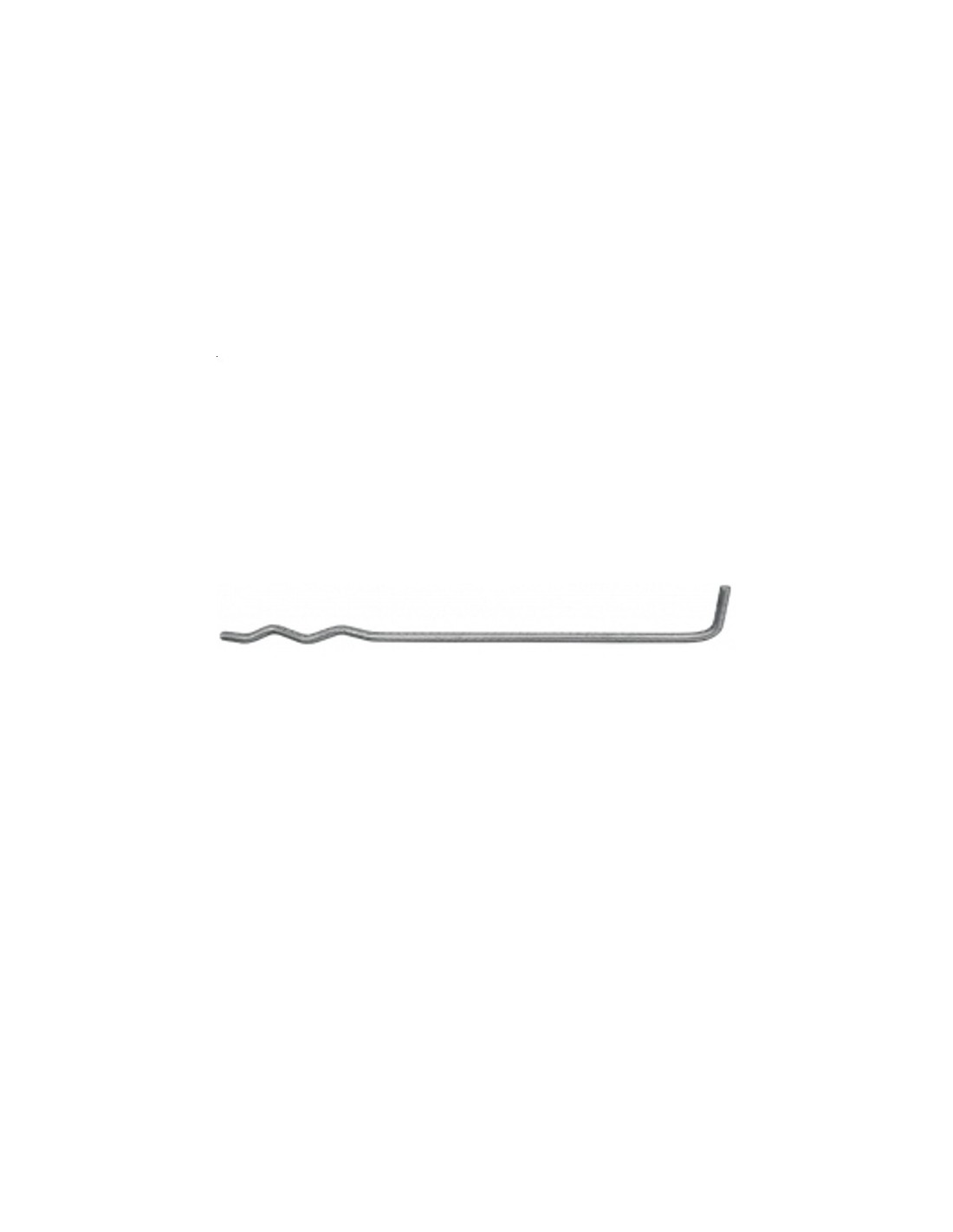

Kotvy RawlPlug KL sú kotvy pre uloženie do trojvrstvových stenových konštrukcií. Používajú sa na súčasné spojenie nosnej konštrukcie z tehly s tradičnou maltou s murovanou priečkou, napríklad klinkerovou fasádou. Kotva má na jednej strane pravouhlý ohyb dlhý 25 mm a na druhej strane zvlnenie 50 mm.

INŠTALÁCIA:

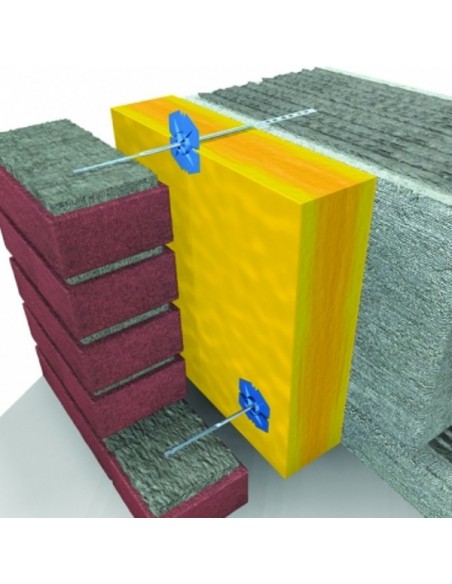

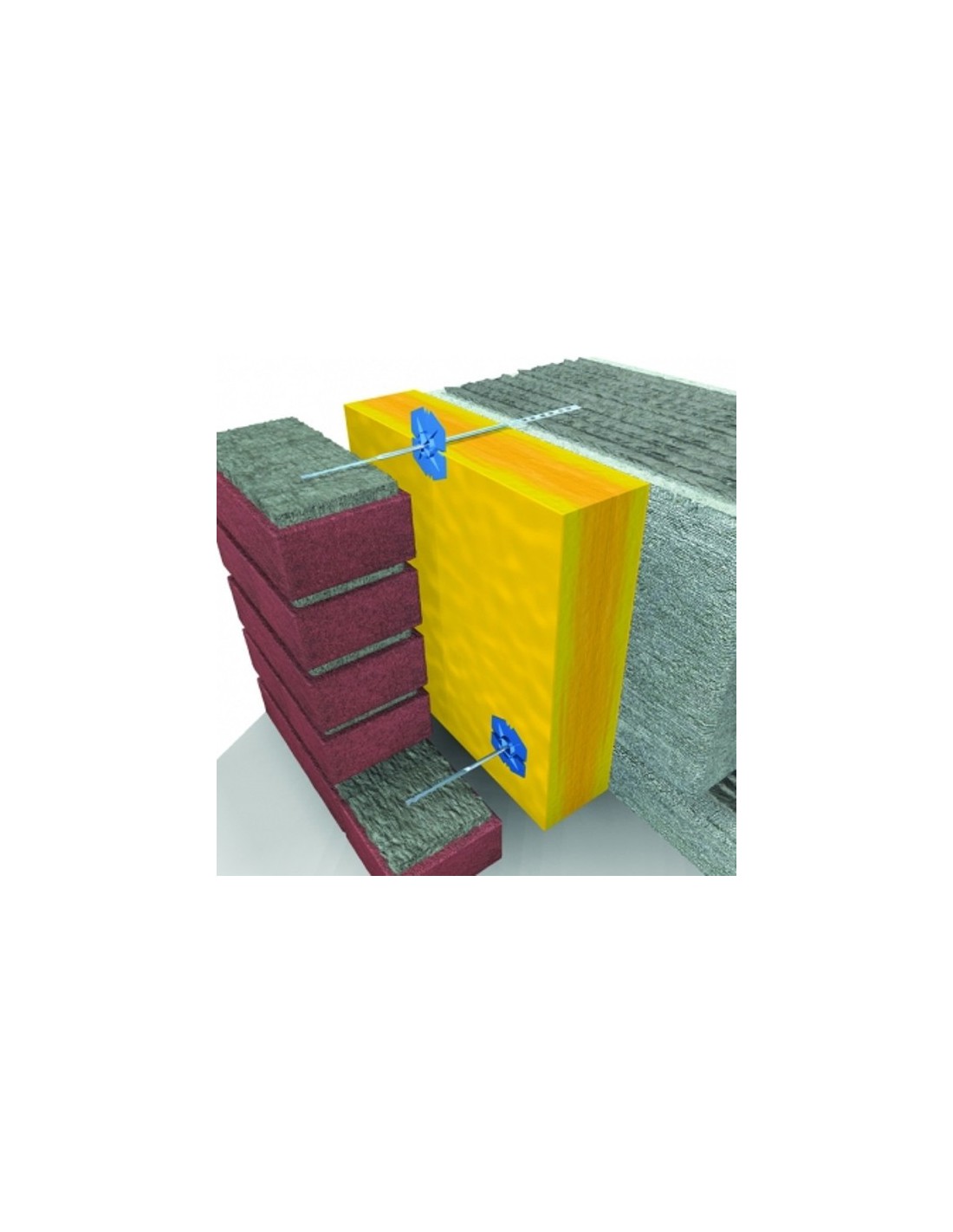

Ohnutá strana (L koniec) sa zapustí do nosnej konštrukcie do hĺbky 50 mm a tepelnoizolačný materiál sa na kotvu nasadí zatlačením pomocou ISO-Clip podložky. Zvlnená strana je tiež zapustená do vrstvy lícovej tehly do hĺbky 50 mm.

Príklad: za predpokladu voľného priestoru 40 mm (medzi tepelnou izoláciou a fasádnou stenou) a pre izolačný materiál 60 mm máme vzdialenosť medzi stenami 100 mm, teda za predpokladu 100 mm (pre zapustenie do kotvy) , kotva pre 60 mm izolačný materiál by mala byť 200 mm ( 20 cm).

MATERIÁL:

Drôt z nehrdzavejúcej ocele V4A. Oceľ, z ktorej je kotva vyrobená, vykazuje vysokú odolnosť proti korózii, čo prispieva k jej dlhodobej expozícii.

VYHLÁSENIE O ZHODE:

č. 02.006 / 2009.
