APLIKÁCIA:
Samorezné skrutky Koelner ON s gumovou podložkou EPDM T14 pre montáž plechov ( ložiskových a krycích) na oceľový profil s kapacitou vŕtania do 12 mm .

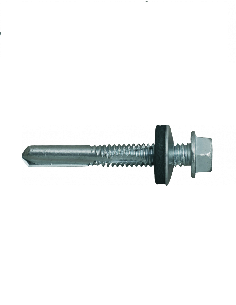

Skrutky ON line s podložkami sú dostupné v troch dĺžkach - okrem dĺžky 5,5x50 mm sú aj kratšie:5,5x32 mm a 5,5x38 mm.
TECHNICKÉ DÁTA:

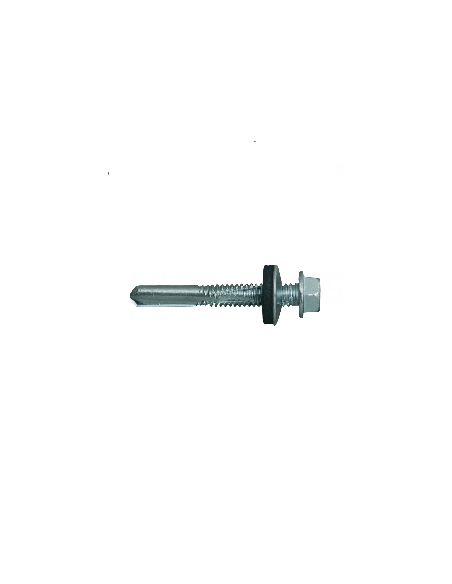

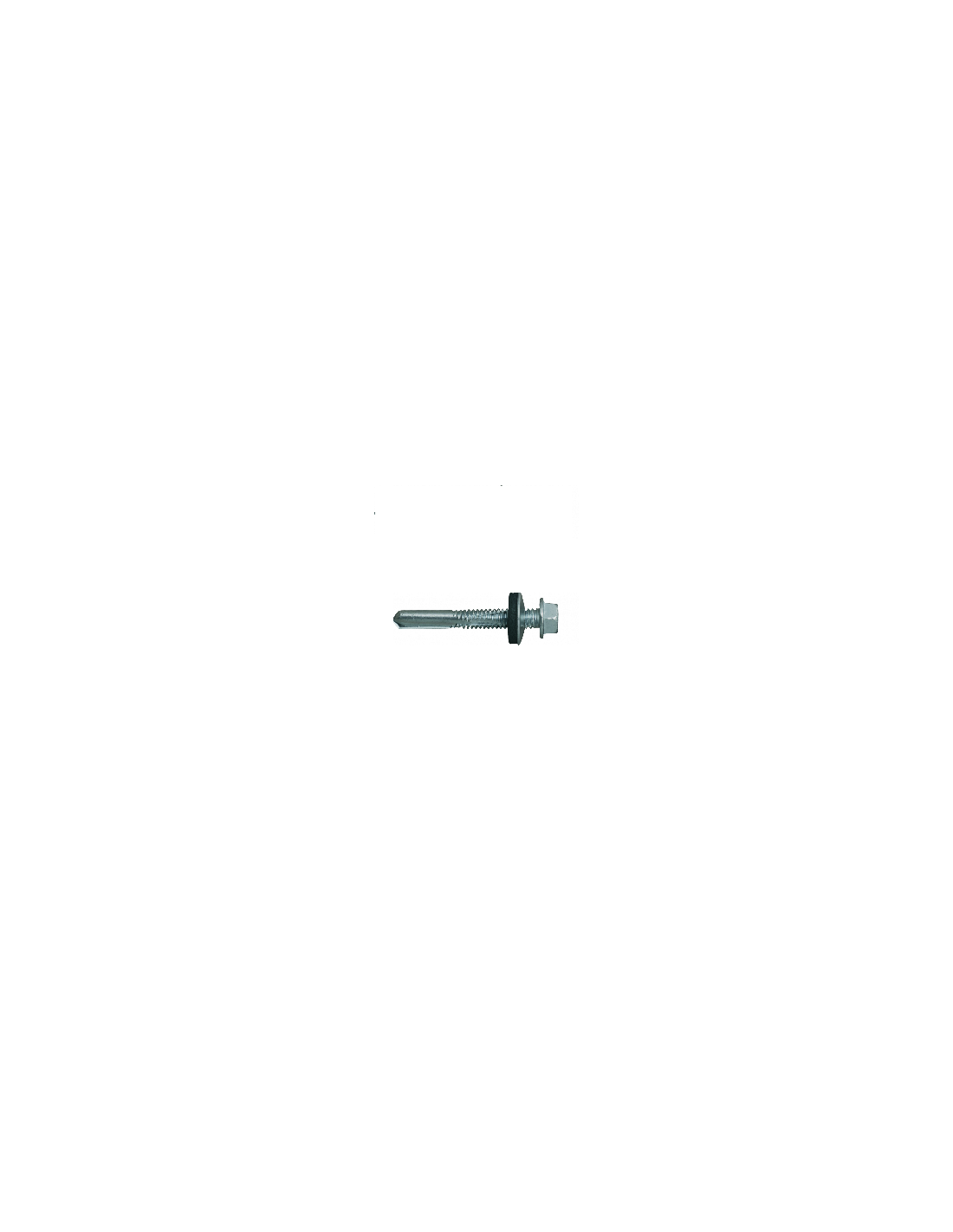

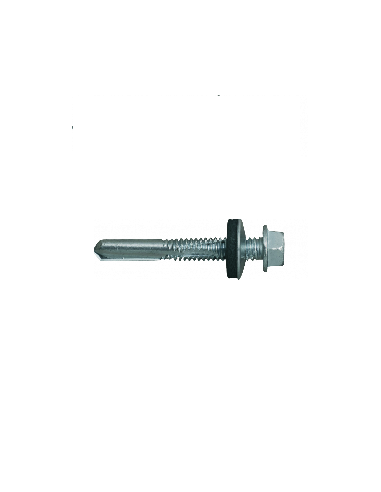

Skrutky Koelner ON-55050T majú nasledujúce parametre:
• rozmer skrutky:
- priemer: 5,5 mm
- dĺžka: 50 mm
• veľkosť hlavy (kľúča): 8 mm
• veľkosť podložky: 16 mm (vyrobené z EPDM)
• max. hrúbka upevňovaného prvku: 27 mm
• max. hrúbka vŕtania: 12 mm
CHARAKTERISTIKA:
skrutky Koelner ON charakterizované:
• povrchovo tvrdený závit (stopka zostáva ohybná). Chránené proti korózii vrstvou zinku s hrúbkou nie menšou ako 12 um. Tvar závitu a jeho výška úzko súvisia s účelom samorezného upevňovača na upevnenie profilovaných plechov na oceľovú konštrukciu,
• Samotavná tesniaca podložka EPDM. Odoláva teplotným rozdielom a UV žiareniu. Špeciálny tvar podložky zaisťuje správne umiestnenie tesniaceho materiálu na vonkajšom obložení pevného materiálu, čo zaručuje tesnosť spoja,
• špeciálny agresívny tvar vrtáka určený na zabezpečenie rýchlej a bezproblémovej montáže do oceľových podkladov. S jeho pomocou počas jedného pracovného cyklu vykonávame: vŕtanie, vytváranie závitov a upevňovanie prvkov medzi sebou. Ostrý hrot vrtáka zabraňuje jeho pohybu po povrchu upevneného prvku.
MONTÁŽNE TIPY:
Príprava zariadenia:
• magnetický uzáver
• Skrutkovač s nastaviteľným krútiacim momentom alebo hĺbkovým dorazom
Inštalácia
Používame nízke počiatočné otáčky, ktoré znížime, keď spozorujeme sploštenie podložky
Komentáre:
• minimálny rozstup skrutiek: 30 mm
• min. vzdialenosť od okraja: 10 mm
CERTIFIKÁTY A SCHVÁLENIA:
• Certifikát ETA: 13/0203 z 9/03/2022
• Schválenie: KOT-2018-0159
• ZKP: 1488-CPR-0530/Z
