APLIKÁCIA:

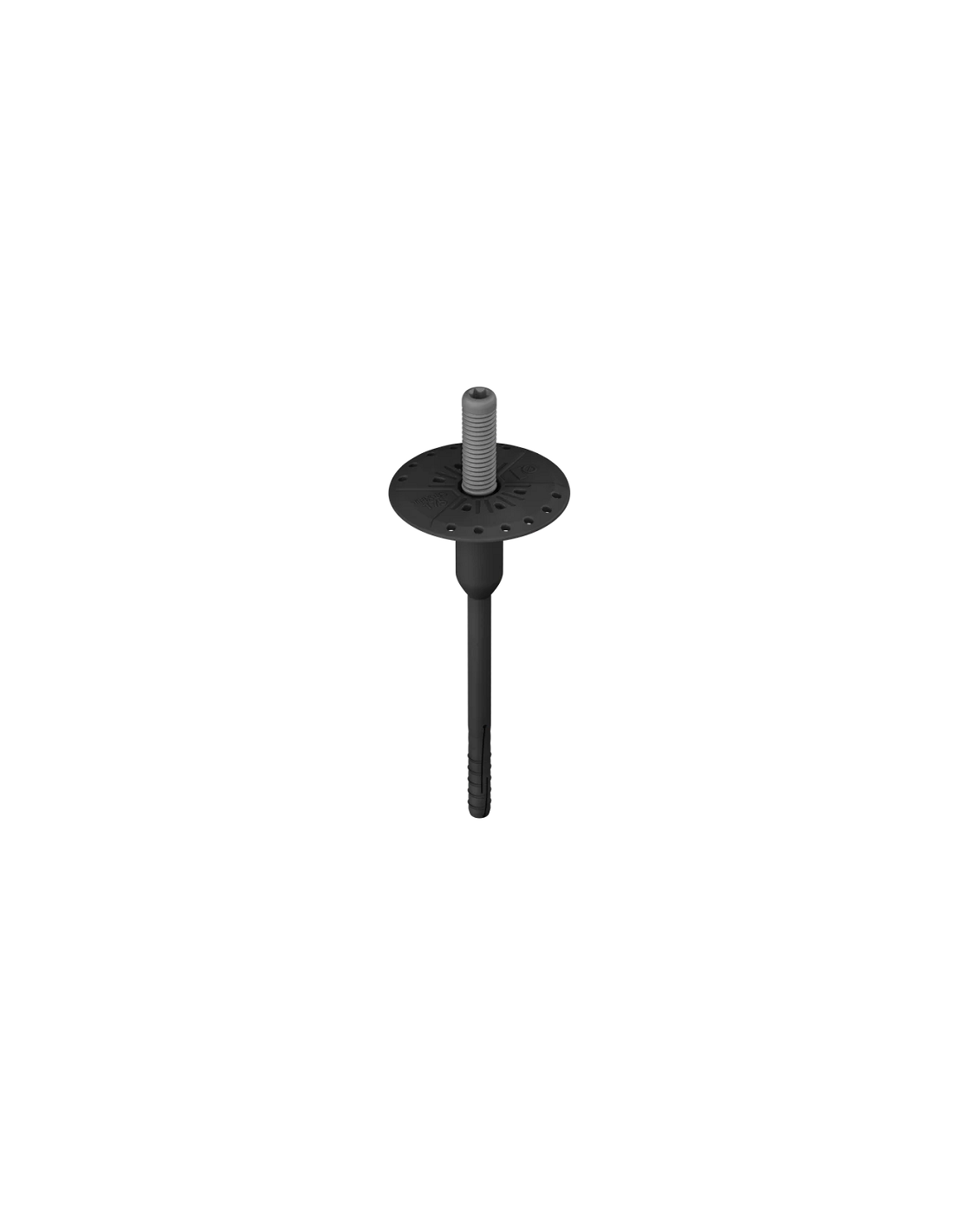

Hmoždinky RawlPlug R-TFIX-8S-UV sú univerzálne skrutkovacie hmoždinky v čiernej farbe , odolné voči UV žiareniu, určené na montáž izolácie, prevažne vlny, na odvetrávané fasády. Pre substráty zo skupín:
- A: betón,
- B: plné tehly, silikátové tehly, betónové tvárnice, kameň,
- C: dierované tehly, kockované tehly, keramické bloky,
- D: ľahké betónové tvárnice, napr. expandovaný hlinený betón,
- E: pórobetón (prevzdušnený betón).
TECHNICKÉ ÚDAJE:
Parametre hmoždinky RawlPlug R-TFIX-8S-175-UV
- Bodový súčiniteľ prestupu tepla: pre povrchovú montáž: 0,001 [W/K] , pre zapustenú montáž: 0,002 [W/K],
- Priemer vŕtania: 8 mm,
- Doska: priemer: 60 mm; tuhosť: 0,6 kN/mm,
- Dostupné dĺžky: 175 , 195, 215, 235 a 255 mm.
ODPORÚČANIA PRE INŠTALÁCIU:
Odporúčania pre inštaláciu zástrčiek R-TFIX-8S-175-UV:
- Minimálna hĺbka kotvenia ETA (novostavba) pre podklady zo skupín: AD: 35 mm (25 mm + 10 mm vrstva lepiacej malty) a E: 55 mm (45 mm + 10 mm vrstva lepiacej malty),
- Odporúčaná hrúbka izolácie pre hmoždinku dlhú 175 mm, pre podklady zo skupín: AD: 140 mm a pre E 120 mm,
- Na povrchovú montáž sa používa nástroj R-TFIX-TOOL-RED ,
- Hĺbka otvoru (povrchová montáž) pre substráty zo skupín: AD: 35 mm a pre E 55 mm.
MATERIÁL:
- Kolík: polypropylén, farbený v hmote na čierno,
- Driek (klinec): elektrolyticky pozinkovaná oceľ,
- Hlava: polyamid PA 6.0 (nylon) modifikovaný sklenenými vláknami.
VLASTNOSTI PRODUKTU:
Vlastnosti zátok RawlPlug R-TFIX-8S-UV :
- Odolnosť voči UV žiareniu. Vďaka tomu sa nedegradujú pod vplyvom slnečného žiarenia a atmosférických faktorov. Tým sa zabráni drobeniu, praskaniu astrata pevnosti, čo je obzvlášť dôležité v prípade fasád vystavených intenzívnemu slnečnému žiareniu. Štandardné kolíky môžu mať max. až 6 týždňov vystavených UV žiareniu bez zmeny vlastností, po uplynutí tejto doby nemáme záruku, že sa s nimi niečo stane),
- Eliminácia pružinového efektu (často sa vyskytuje pri zatláčaných čapoch),
- Vlna na zateplenie prevetrávaných fasád je zanedbateľné riziko poškodenia netkanej textílie na vlne .
- Vysoká šmyková a ohybová únosnosť, ktorá zabezpečuje prenos zaťaženia tepelnoizolačných dosiek, bola potvrdená v Národnom technickom posúdení. To umožňuje zohľadniť hmotnosť systému a profesionálne navrhnúť vhodný počet spojovacích prvkov na m² v systémoch vetraných fasád,
- Čierna objímka v kombinácii s čiernou prítlačnou doskou R-KWL s priemerom 140 mm ( R-KWL-140-UV ) zabezpečuje, že v prípade vetraných obkladov nie sú žiadne viditeľné body upevnenia izolácie.
- Jednoduchá a rýchla inštalácia vo všetkých kategóriách podkladov (A, B, C, D, E),
- Znížená bodová priepustnosť konektora. Pre povrchovú montáž: 0,001 [W/K] a zapustenú montáž: 0,002 [W/K], dosiahnuté vďaka použitiu vysokého potiahnutia oceľového čapu, znižuje tepelné straty na fasáde,
- Vysoká tuhosť dosky (0,6 kN/mm) zaisťuje stabilitu izolačného systému a pôsobí proti vibráciám spôsobeným sacími silami vetra.
- Unikátna konštrukcia kotviacej zóny umožňuje prenos vysokého zaťaženia, čím sa obmedzuje počet odporúčaných kotiev na m2.
- Najlepšie parametre pri použití kotviacej zóny zredukovanej na 25 mm.
CERTIFIKÁTY:
- ETA 17/0161
- CAT-2021/1550
- UKTA-22/6348
