APLIKÁCIA:

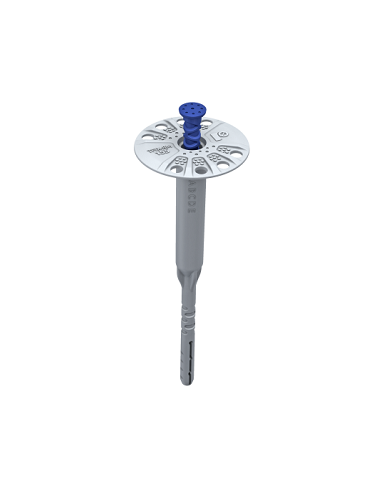

Hmoždinky RawlPlug R-TFIX-8M sú univerzálne hmoždinky zapichované do polystyrénových, XPS a polyuretánových dosiek. Aj na vlnu, lamelovú vlnu (s prítlačnou manžetou), korkové a drevovláknité dosky, ľahké recyklované dosky. Pre zem zo skupín:
• A: betón (vrátane veľkej dosky),
• B: plná tehla, vápennopiesková tehla,
• C: duté tehly, silikátové tehly s otvormi,
• D: ľahké betónové bloky, napr. keramzit
• E: pórobetón (pórobetón).
Jediný certifikovaný výrobok na kotvenie tepelnoizolačných dosiek do betónových konštrukcií hrúbky 40 mm, kde tenká stena podkladu zvyčajne obmedzuje možnosť efektívneho uchytenia.
ODPORÚČANIA PRE INŠTALÁCIU:
Odporúčania pre inštaláciu hmoždiniek R-TFIX-8M-135:
Minimálna hĺbka kotvenia ETA (novostavba), pre podložie skupiny:
- AD: 35 mm (25 mm + 10 mm vrstva lepiacej malty)
- E: 75 mm (65 mm + 10 mm vrstva lepiacej malty).
Preto je odporúčaná hrúbka prvku upevneného na tejto dĺžke čapu pre skupiny: AD 100 mm a pre skupinu E 60 mm. Priemer vrtáka: 8 mm
ĎALŠIE INFORMÁCIE:
• dostupné dĺžky: 135 , 155, 175, 195, 215, 235, 255, 275 a 295 mm
• tanier:
- priemer: 60 mm
- tuhosť: 1,0 kN / mm.
• priemer vrtáka: 8 mm
• možnosť inštalácie s prídavnou platňou KWL, dostupné v týchto priemeroch: 90, 110, 140 mm
MATERIÁL:
• kolík: nárazuvzdorný polypropylén PP kopolymér
• kolík (klinec): elektrogalvanizovaná oceľ
• hlava: polyamid PA 6.0 (nylon), modifikované skleným vláknom.
SCHVÁLENIA:
• Európske technické osvedčenie: ETA 17/0592
VÝHODY:
• jednoduchá a rýchla inštalácia vo všetkých kategóriách podkladov (A, B, C, D, E)
• znížený bodový prestup tepla na 0,001 W/K vďaka použitiu vysokého prelisovania oceľového čapu znižuje tepelné straty na fasáde.
• jedinečná kompresná zóna špendlíka zaisťuje precíznu aplikáciu produktu.
• najvyššie prípustné zaťaženie pri kotviacej zóne skrátenej na 25 mm
• vysoká tuhosť dosky (1,0 kN / mm) zaisťuje stabilitu zatepľovacieho systému, pôsobí proti vibráciám spôsobeným silami sania vetra.
• zväčšený priemer hlavy uľahčujúci zasúvanie tŕňa, čím sa zvyšuje komfort inštalácie.
• predmontovaný tŕň a rozperná zátka pre pohodlie a rýchlosť
