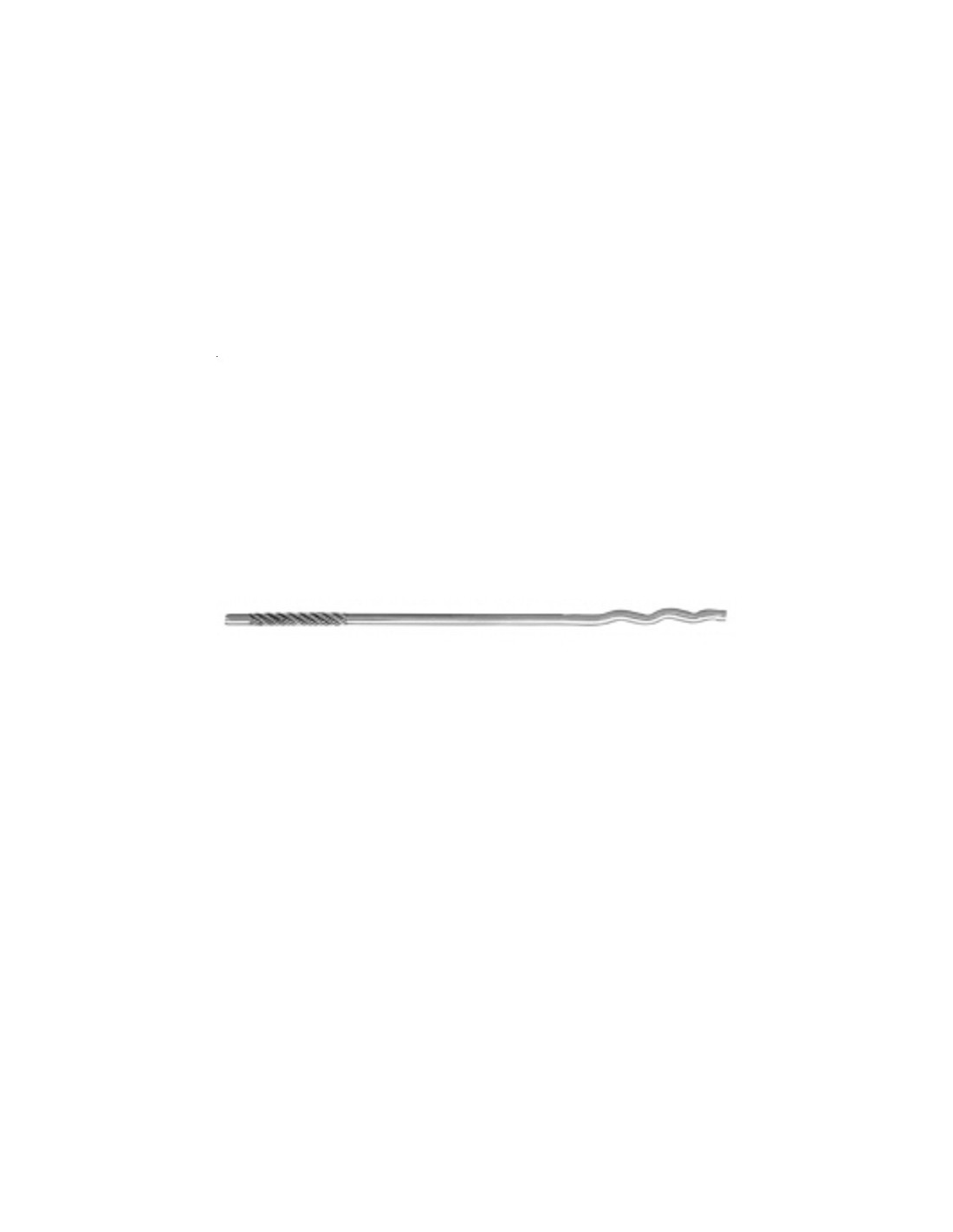

Vŕtané kotvy pre murované steny KWB 4x375 mm

APLIKÁCIA:

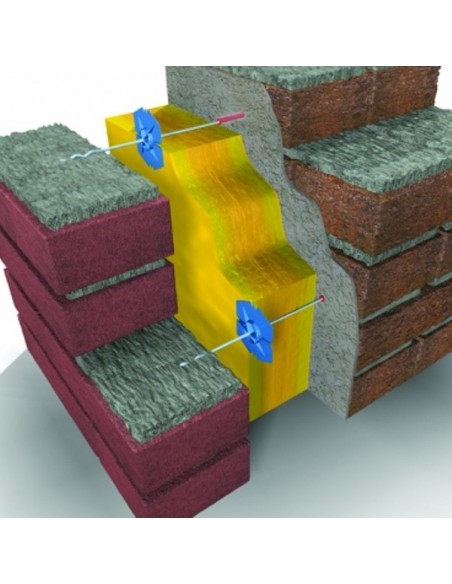

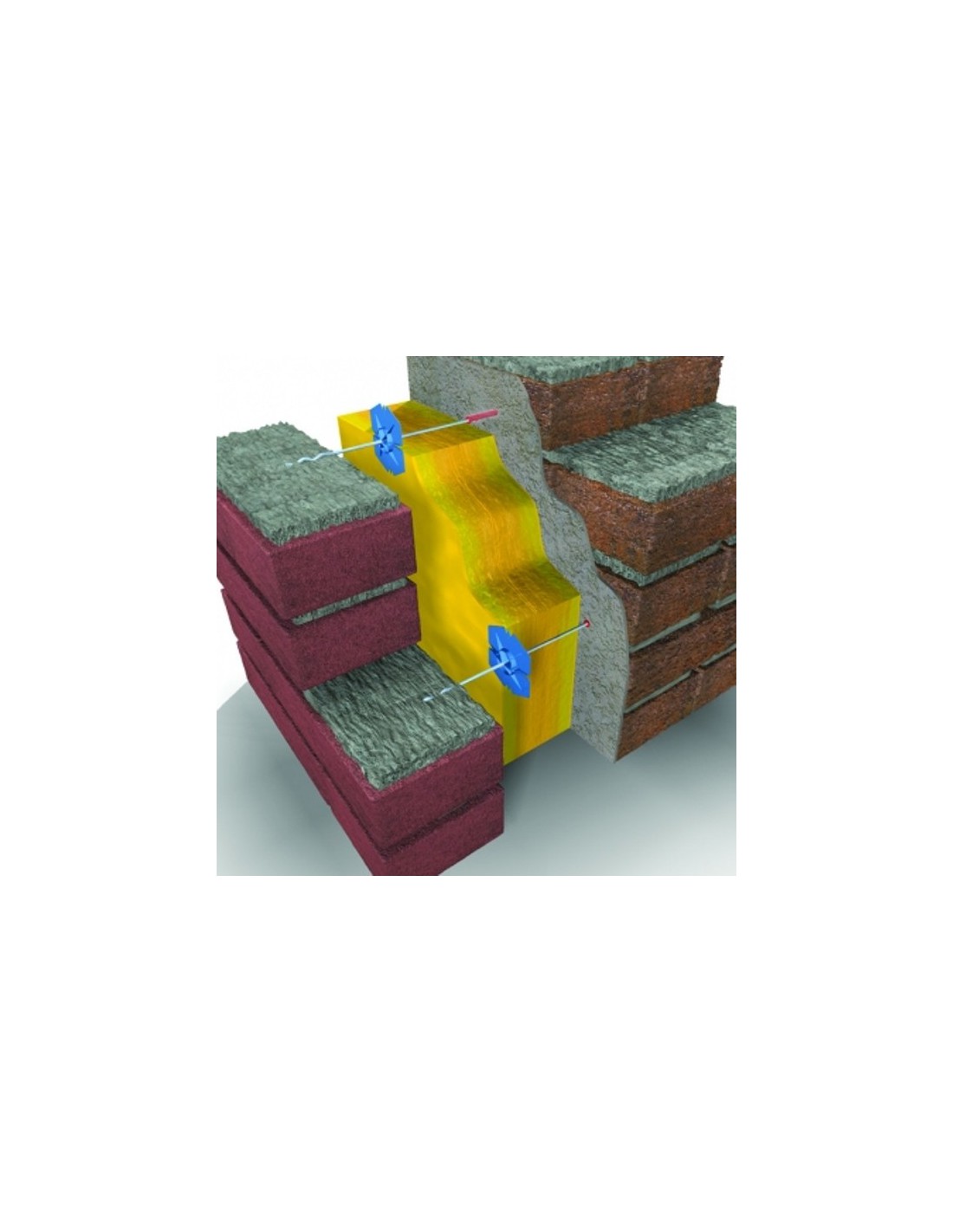

Kotvy RawlPLug KWB-4/400 sú zatĺkacie kotvy na upevnenie trojvrstvových stien, keď je fasáda, napríklad klinker, pripevnená k existujúcej nosnej konštrukcii. Na použitie s:

Rozpínacia skrutka KRK-04 pre tieto skupiny:

• A: betón
• B: plná tehla, vápennopiesková tehla, betónové bloky, kameň.

Kotva KWB-4/400 bude vhodná pre izoláciu s hrúbkou 245 mm . Výpočet: 375 mm - 38 mm (kotvené v stene) - 40 mm (vetracia medzera / vzdialenosť medzi stenami) - 50 mm (zabudovanie do trojvrstvovej steny).

-------------------------------------------------- -------------------------------------

Rozpínacia skrutka NKRK-08060 pre nasledujúce skupiny:

• C: dierované tehly, kockované tehly, keramické duté tehly,
• D: ľahké betónové bloky, napr. keramzit
• E: pórobetón (pórobetón)

Kotva KWB-4/400 bude vhodná pre izoláciu s hrúbkou 225 mm . Výpočet: 375 mm - 60 mm (kotvené v stene) - 40 mm (vetracia medzera / vzdialenosť medzi stenami) - 50 mm (zabudovanie do trojvrstvovej steny).

ODPORÚČANIA PRE INŠTALÁCIU:

Po vyvŕtaní otvoru sa kotva pripevní k nosnej konštrukcii príslušnou rozpernou skrutkou. Pre krátku dilatačnú zónu (skupiny A a B) hmoždinka KRK-04 5,5 x 38 mm s hĺbkou kotvenia do steny 38 mm, pre dlhú dilatačnú zónu (skupiny C, D a E) NKRK-08060. hmoždinka 8 x 60 mm hlboké kotvenie do steny 60 mm.

Inštaláciu kotvy uľahčuje použitie nastavovacieho nástroja, ktorý zabraňuje prehnutiu kotvy pri zatĺkaní.

ĎALŠIE INFORMÁCIE:

• Dostupné dĺžky : 155 mm, 185 mm, 225 mm, 250 mm, 275 mm, 325 mm, 375 mm a 425 mm
• priemer drôtu: 4 mm
• materiál: drôt z nehrdzavejúcej ocele V4A. Oceľ, z ktorej je kotva vyrobená, vykazuje vysokú odolnosť proti korózii, čo ovplyvňuje jej dlhodobé vystavenie.

SCHVÁLENIA:

• EN 845-1.
