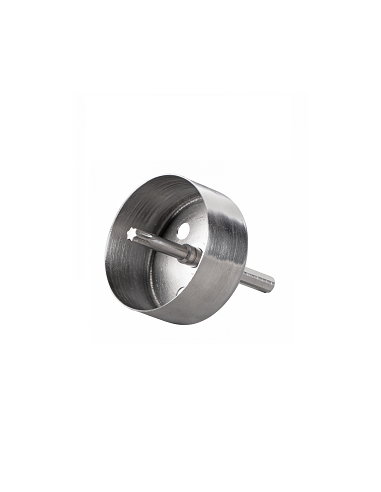

Montážna koncovka RawlPlug R-TFIX-TOOL-CSM

APLIKÁCIA:

Montážny hrot RawlPlug R-TFIX-TOOL-CSM je kovový hrot pre montáž zapustenej zástrčky R-TFIX-8SX, ktorý ju súčasne namontuje a vyfrézuje otvor pre zástrčku. Na výber sú tri typy:

• Biely polystyrénový uzáver: R-TFIX-CAP63-EPS-W ,
• Grafitová polystyrénová zátka: R-TFIX-CAP63-EPS-G ,
• Vlnená čiapka: R-TFIX-CAP63-MW .

Montážna špička je k dispozícii aj s obmedzovačom (zväčšená platňa), ktorá lícuje s izoláciou. Produkt R-TFIX-TOOL-CSM P .

TECHNICKÉ ÚDAJE:

Technické údaje montážneho hrotu RawlPlug R-TFIX-TOOL-CSM:

• Typ montážnej špičky: T40,
• Priemer taniera: 63 mm.

CHARAKTERISTICKÉ VLASTNOSTI:

Montážna špička RawlPlug R-TFIX-TOOL-CSM sa vyznačuje:

• Optimalizuje inštaláciu hmoždinky R-TFIX-8SX, ktorá umožní montáž v rovine s vrchnou vrstvou tepelnej izolácie,
• Dokonalý dizajn nástavca TX40 prispôsobený na skrutkovaciu hmoždinku R-TFIX-8SX umožňuje jednoduchú a stabilnú inštaláciu za každých podmienok,
• Rýchla a jednoduchá montáž.

NÁVOD NA MONTÁŽ:

1. Vyvŕtajte otvor vhodného priemeru a hĺbky,
2. V podkladoch kategórie A, B, C, D je minimálna hĺbka vŕtania 35 mm, v podklade E - pórobetón - 75 mm,
3. Vyčistite vyvŕtaný otvor 3x,
4. Vložte montážnu špičku R-TFIX-TOOL-CSM do hlavy kolíka R-TFIX-8SX,
5. Vložte hmoždinku do vyvŕtaného otvoru,
6. Po umiestnení hmoždinky do otvoru je potrebné dosku pritlačiť k povrchu tepelnej izolácie,
7. V podkladoch kategórií A, B, C, D je minimálna hĺbka kotvenia 25 mm, v podklade E - pórobetón - 65 mm,
8. Pri uťahovaní stlačte špičku a držte ju presne kolmo na fasádu,
9. Uťahujte hmoždinku, kým sa nedosiahne vhodná hĺbka ukotvenia (doska by mala byť na jednej ploche s vrstvou tepelnej izolácie).
