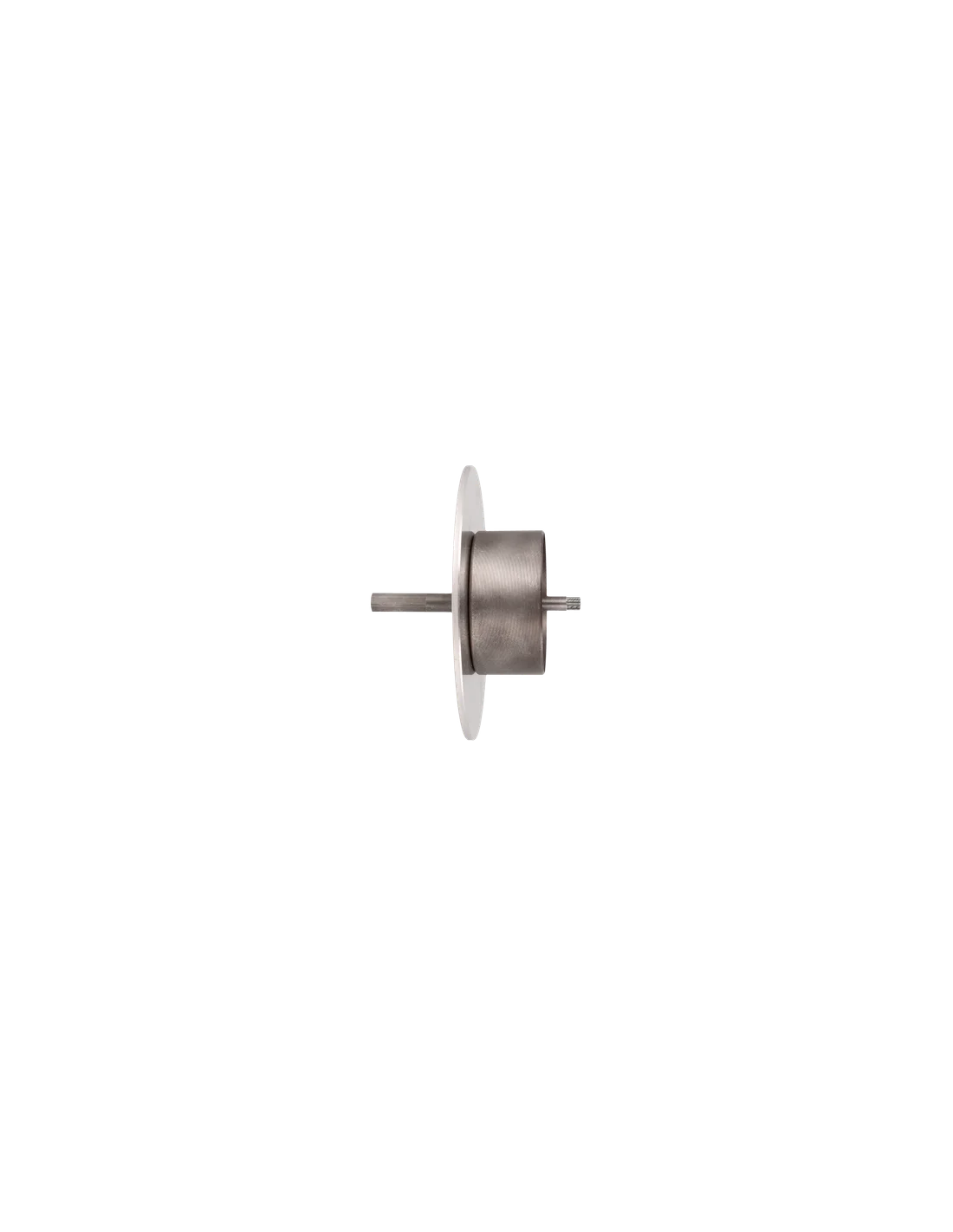

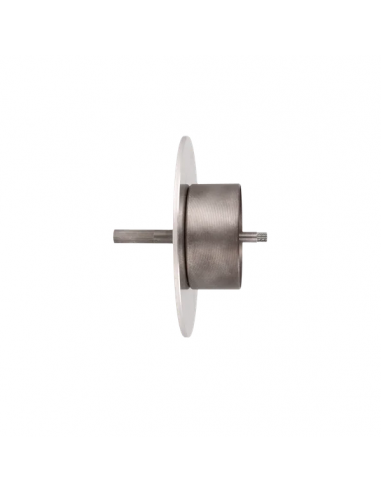

Montážna koncovka s tanierom RawlPlug R-TFIX-TOOL-CSMP

APLIKÁCIA:

Montážny hrot RawlPlug R-TFIX-TOOL-CSMP je kovový hrot s doštičkou na montáž zapustenej zástrčky R-TFIX-8SX, ktorá ju súčasne namontuje a vyfrézuje otvor pre zástrčku. Na výber sú tri typy:

• Biely polystyrénový uzáver: R-TFIX-CAP63-EPS-W ,
• Grafitová polystyrénová zátka: R-TFIX-CAP63-EPS-G ,
• Vlnená čiapka: R-TFIX-CAP63-MW .

TECHNICKÉ ÚDAJE:

Technické údaje montážneho hrotu RawlPlug R-TFIX-TOOL-CSMP:

• Typ montážnej špičky: T40,
• Priemer taniera: 63 mm.

CHARAKTERISTICKÉ VLASTNOSTI:

Montážna špička RawlPlug R-TFIX-TOOL-CSMP sa vyznačuje:

• Obmedzovač (zväčšená doska), ktorý je v jednej rovine s izoláciou. V tomto sa líši od hrotu R-TFIX-TOOL-CSM , kto ho nemá,
• Optimalizuje inštaláciu hmoždinky R-TFIX-8SX, ktorá umožní montáž v rovine s vrchnou vrstvou tepelnej izolácie,
• Dokonalý dizajn nástavca TX40 prispôsobený na skrutkovaciu hmoždinku R-TFIX-8SX umožňuje jednoduchú a stabilnú inštaláciu za každých podmienok,
• Rýchla a jednoduchá montáž.

NÁVOD NA MONTÁŽ:

1. Vyvŕtajte otvor vhodného priemeru a hĺbky,
2. V podkladoch kategórie A, B, C, D je minimálna hĺbka vŕtania 35 mm, v podklade E - pórobetón - 75 mm,
3. Vyčistite vyvŕtaný otvor 3x,
4. Vložte montážnu špičku R-TFIX-TOOL-CSMP do hlavy kolíka R-TFIX-8SX,
5. Vložte hmoždinku do vyvŕtaného otvoru,
6. Po umiestnení hmoždinky do otvoru je potrebné dosku pritlačiť k povrchu tepelnej izolácie,
7. V podkladoch kategórií A, B, C, D je minimálna hĺbka kotvenia 25 mm, v podklade E - pórobetón - 65 mm,
8. Počas uťahovania zatlačte na špičku, držte ju presne kolmo na fasádu,
9. Uťahujte hmoždinkovú skrutku, kým sa nedosiahne príslušná hĺbka kotvenia (doska by mala byť na jednej ploche s vrstvou tepelnej izolácie).
