APLIKÁCIA:

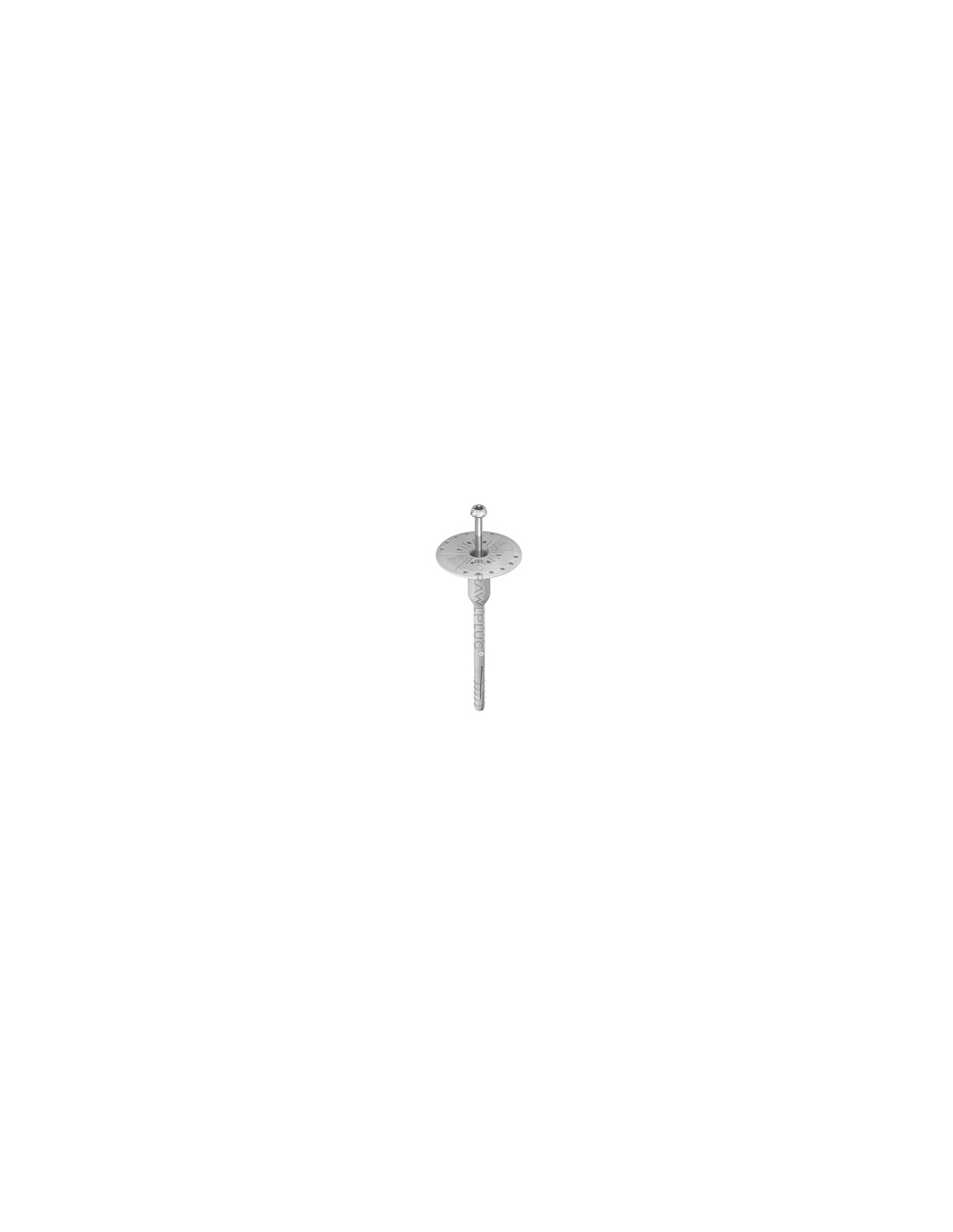

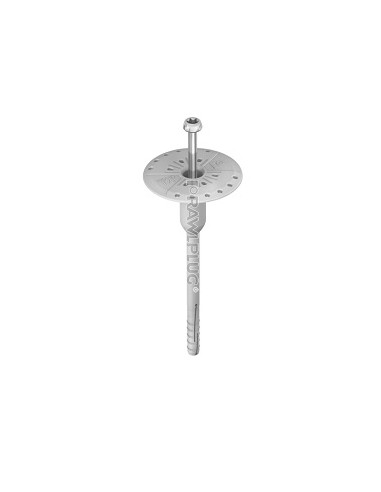

Hmoždinky RawlPlug R-TFIX-8SX sú univerzálne skrutkovacie hmoždinky pre polystyrénové, XPS a polyuretánové dosky. Aj na vlnu, lamelovú vlnu (s prítlačnou manžetou), korkové a drevovláknité dosky, ľahké recyklované dosky. Pre zem zo skupín:
• A: betón
• B: plná tehla, vápennopiesková tehla, betónové bloky, kameň
• C: dierované tehly, kockované tehly, keramické duté tehly,
• D: ľahké betónové bloky, napr. keramzit
• E: pórobetón (pórobetón)
ODPORÚČANIA PRE INŠTALÁCIU:
Odporúčania pre inštaláciu hmoždiniek R-TFIX-8S-255-X:
Minimálna hĺbka kotvenia ETA (novostavba), pre podložie skupiny:
- AD: 35 mm (25 mm + 10 mm vrstva lepiacej malty)
- E: 75 mm (65 mm + 10 mm vrstva lepiacej malty).
Preto je odporúčaná hrúbka prvku upevneného na tejto dĺžke čapu pre skupiny: AD 220 mm a pre skupinu E 180 mm. Priemer vrtáka: 8 mm
ĎALŠIE INFORMÁCIE:
• dostupné dĺžky: 115, 135, 155, 175, 195, 215, 235, 255 , 275, 295, 335, 355, 375, 385, 395 , 415, 435 a 455 mm
• tanier:
- priemer: 60 mm
- tuhosť: 0,6 kN / mm.
• zapustená montáž :
- polystyrén: hrot R-TFIX-TOOL-CS s bielou R-TFIX-CAP63-EPS-W alebo grafitovou zátkou R-TFIX-CAP63-EPS-G
- vlna: hrot R-TFIX-TOOL-CSM s uzáverom R-TFIX-CAP63-MW alebo R-TFIX-TOOL-BLACK s prítlačnou platňou R-KWX 110 a uzáverom R-TFIX-CAP63-MW
• možnosť aj povrchovej montáže pre polystyrén: hrot R-TFIX-TOOL-GRAY so zátkou R-TFIX-CAP15
MATERIÁL:
• kolík: nárazuvzdorný polypropylén PP kopolymér
• kolík (klinec): elektrogalvanizovaná oceľ
• hlava: polyamid PA 6.0 (nylon), modifikované skleným vláknom.
SCHVÁLENIA:
• Európske technické osvedčenie: ETA 17/0161
VÝHODY:
• 100% spoľahlivé ukotvenie vo všetkých typoch podkladu
• jednoduchý a tradičný spôsob inštalácie zástrčky bez potreby ďalšieho príslušenstva
• najvyššie parametre nosnosti
• najkratšia hĺbka kotvenia
• tieto konektory je možné použiť v spojení s prítlačnými doskami Koelner, typ KWL-90, KWL-110, KWL-140.
