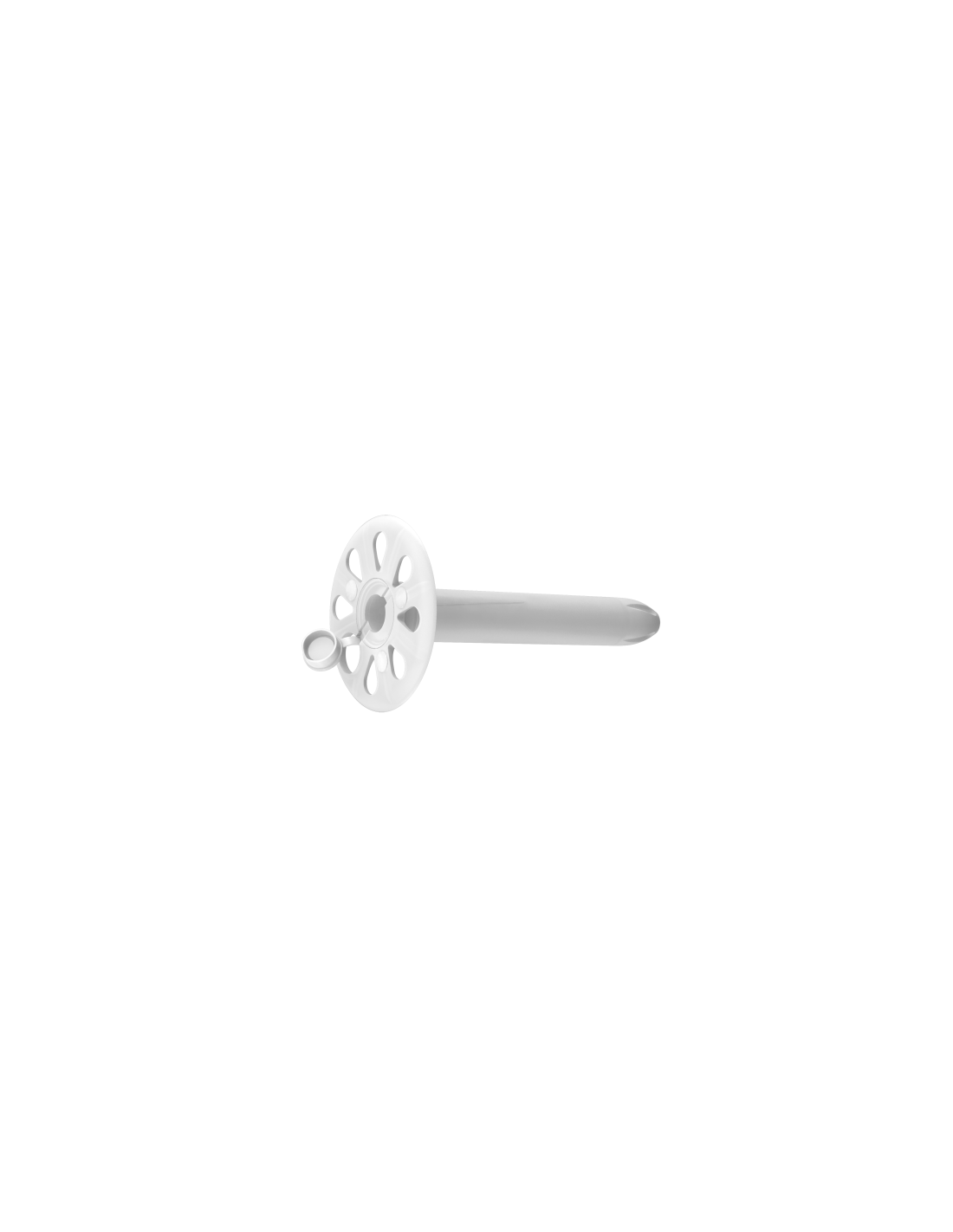

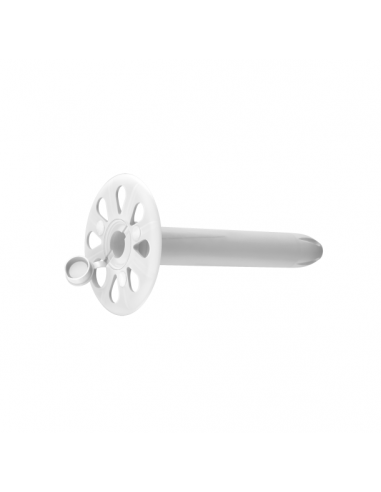

Prítlačné tanieriky KCX-055 dlhé sa používajú na montáž tepelnej izolácie do dreva, plechu a betónu.
APLIKÁCIA:
Tlakové príruby s objímkou RawlPlug KCX sa používajú na inštaláciu tepelnej izolácie do:
• drevo, stavebné rezivo, dosky podobné drevu (OSB, drevotrieska) s použitím vhodnej dĺžkyskrutka R-WO-T
• trapézový plech s príslušnou dĺžkouskrutka WX
• oceľový plech s použitím vhodnej dĺžkyskrutka WB(bez predvŕtania podkladu)
• betón so správnou dĺžkouskrutka WBT.

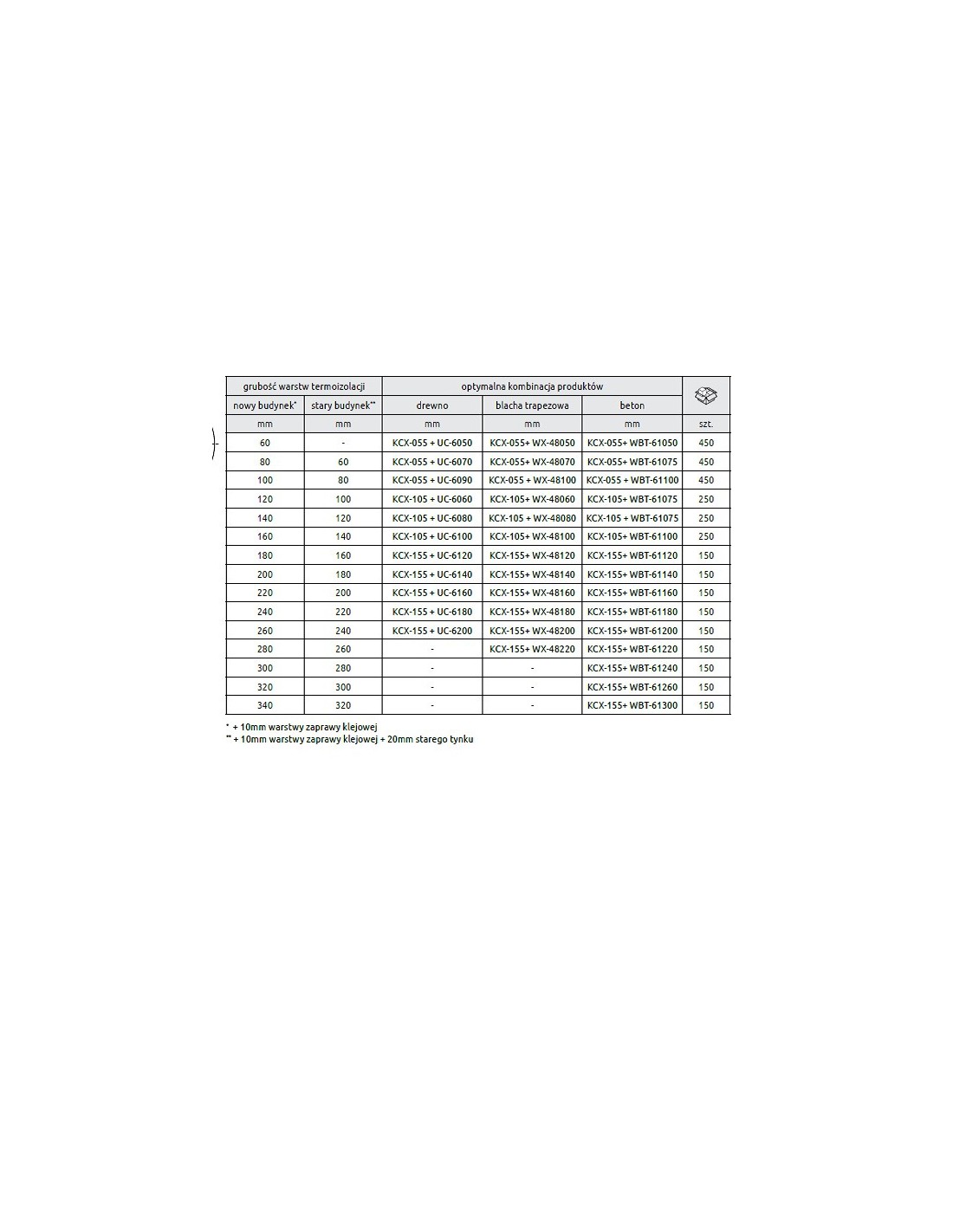

VÝBER DĹŽKY SKRUTKY:
Príklad pre prírubu KCX-055Za predpokladu hrúbky tepelnej izolácie napr 10 cm vlny a montáže do dreva použite skrutku s dĺžkou cca 9 cm.Kalkulácia: 2 cm (hrot goliera) + 4,5 cm (rozdiel medzi hrúbkou vlny 10 cm a dĺžkou goliera 5,5 cm) + 3 cm (kotvenie do dreva).

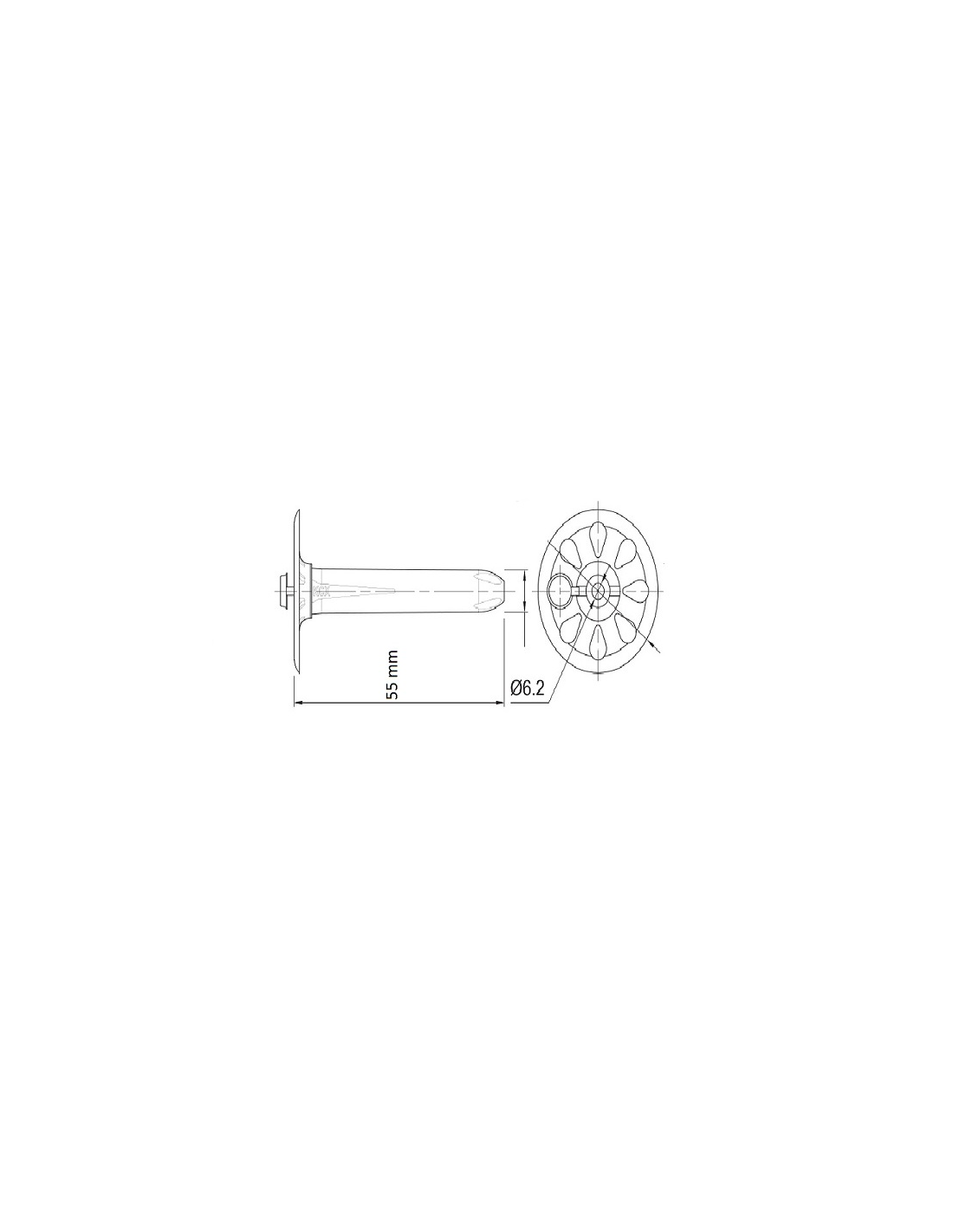

TECHNICKÉ DÁTA:
• materiál: nárazuvzdorný kopolymér PP polypropylén
• priemer taniera: 60 mm
• priemer otvoru pre skrutku: max. 6,2 mm
CHARAKTERISTIKA:
• zníženie tepelnej priepustnosti na 0,001W/K vďaka špeciálnej konštrukcii zástrčky integrovanej s konektorom.
• konštrukcia dlhého puzdra hmoždinky umožňuje obmedziť dĺžku skrutky, čím sa znížia náklady na inštaláciu hrubých vrstiev tepelnej izolácie.
• stabilná a rovnomerne rozložená upínacia sila
• rýchla, jednoduchá a čistá montáž výrobku.
• možnosť inštalácie s prídavnou KWL platňou, dostupná v priemeroch 90, 110, 140 mm.
NÁVOD NA MONTÁŽ PRÍRUB KCX:

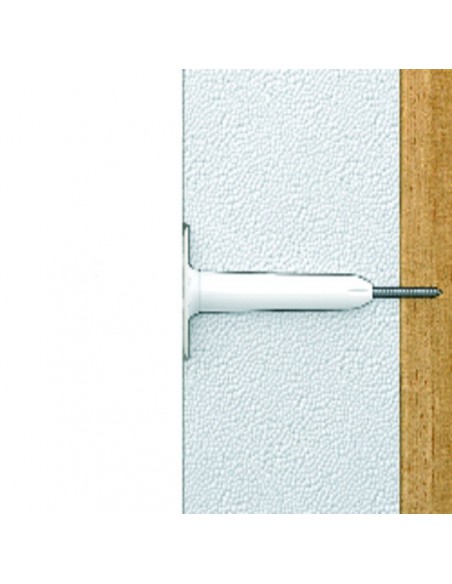

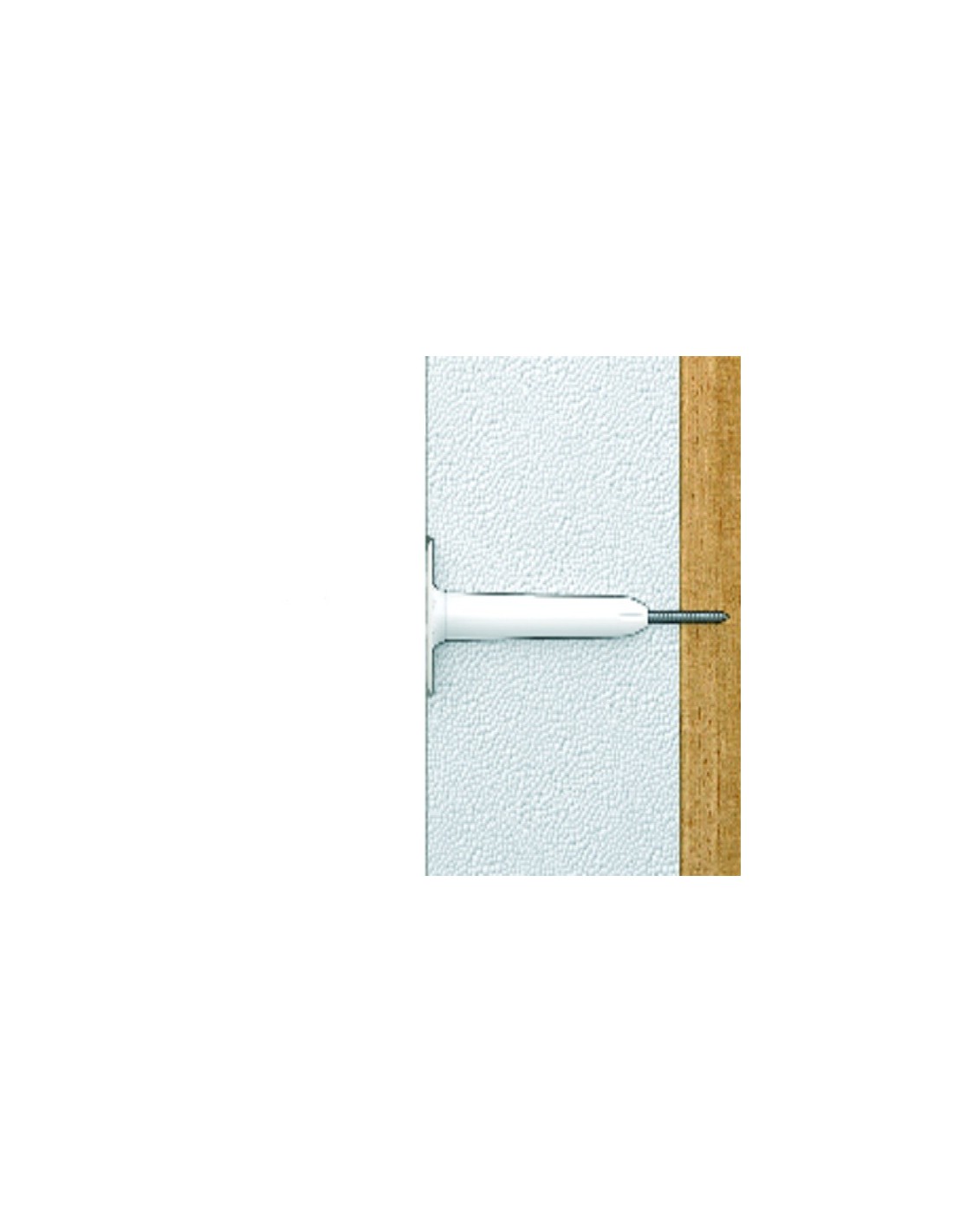

1. Umiestnite hmoždinku KCX do tepelnoizolačnej vrstvy a pritlačte ju tak, aby doska lícovala s tepelnoizolačnou plochou.
2. Upevnite tepelnoizolačný materiál cez upínaciu prírubu vhodnou skrutkou. Utiahnite konektor, kým sa nedosiahne odporúčaná hĺbka ukotvenia.
