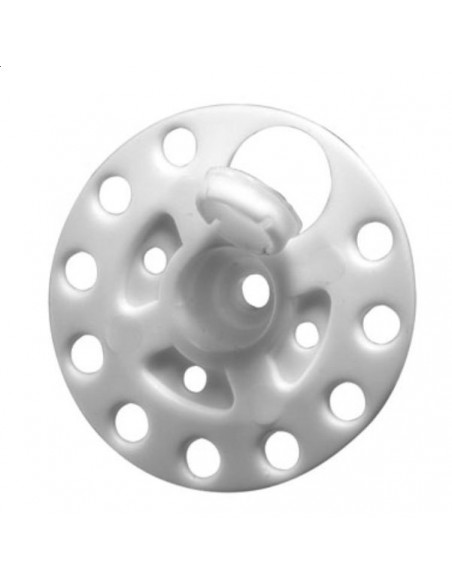

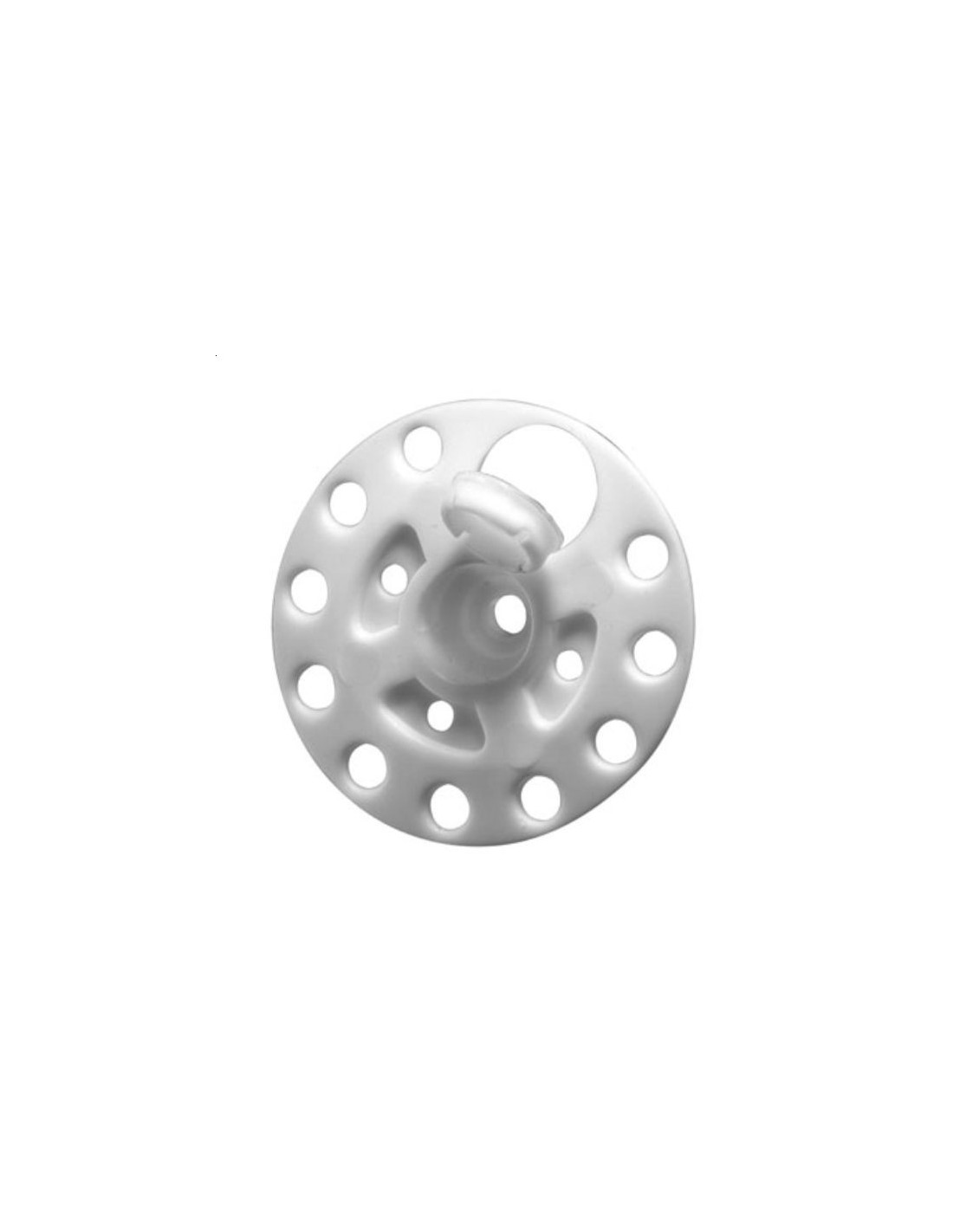

Prítlačné tanieriky Koelner KC 60 mm

APLIKÁCIA:

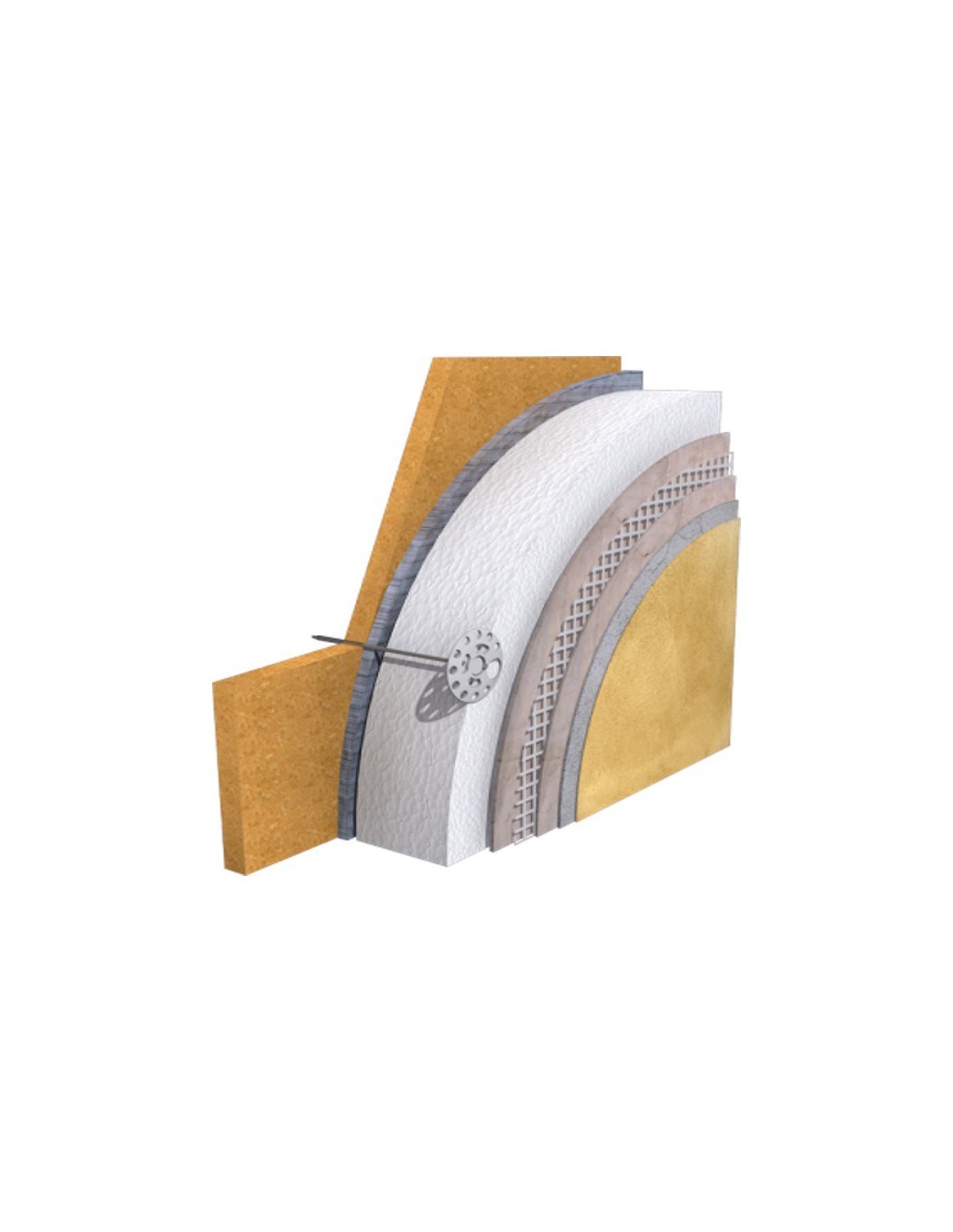

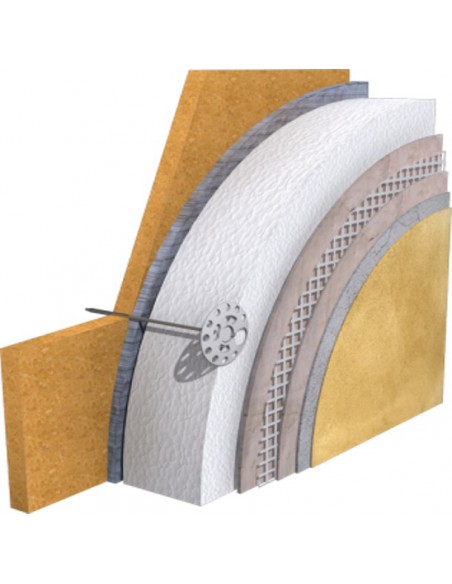

Tlakové manžety Koelner KC sa používajú na inštaláciu tepelnej izolácie pre:

• drevo, stavebné drevo, dosky podobné drevu (OSB, drevotrieska) s použitím vhodnej dĺžky skrutky UC alebo R-TS
• trapézový plech pomocou skrutky WX vhodnej dĺžky
• oceľový plech pomocou WB skrutky vhodnej dĺžky (bez predvŕtania podkladu)

VÝBER DĹŽKY SKRUTKY:

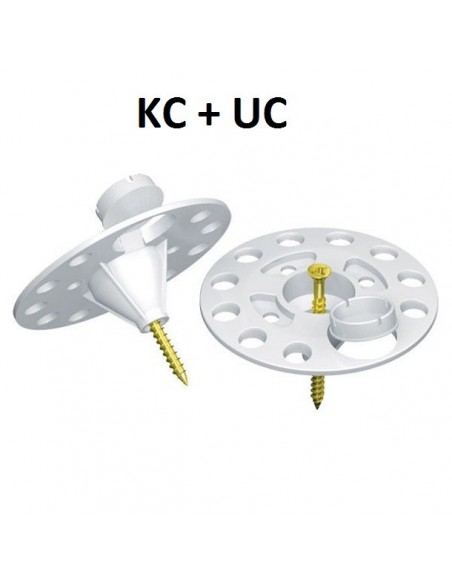

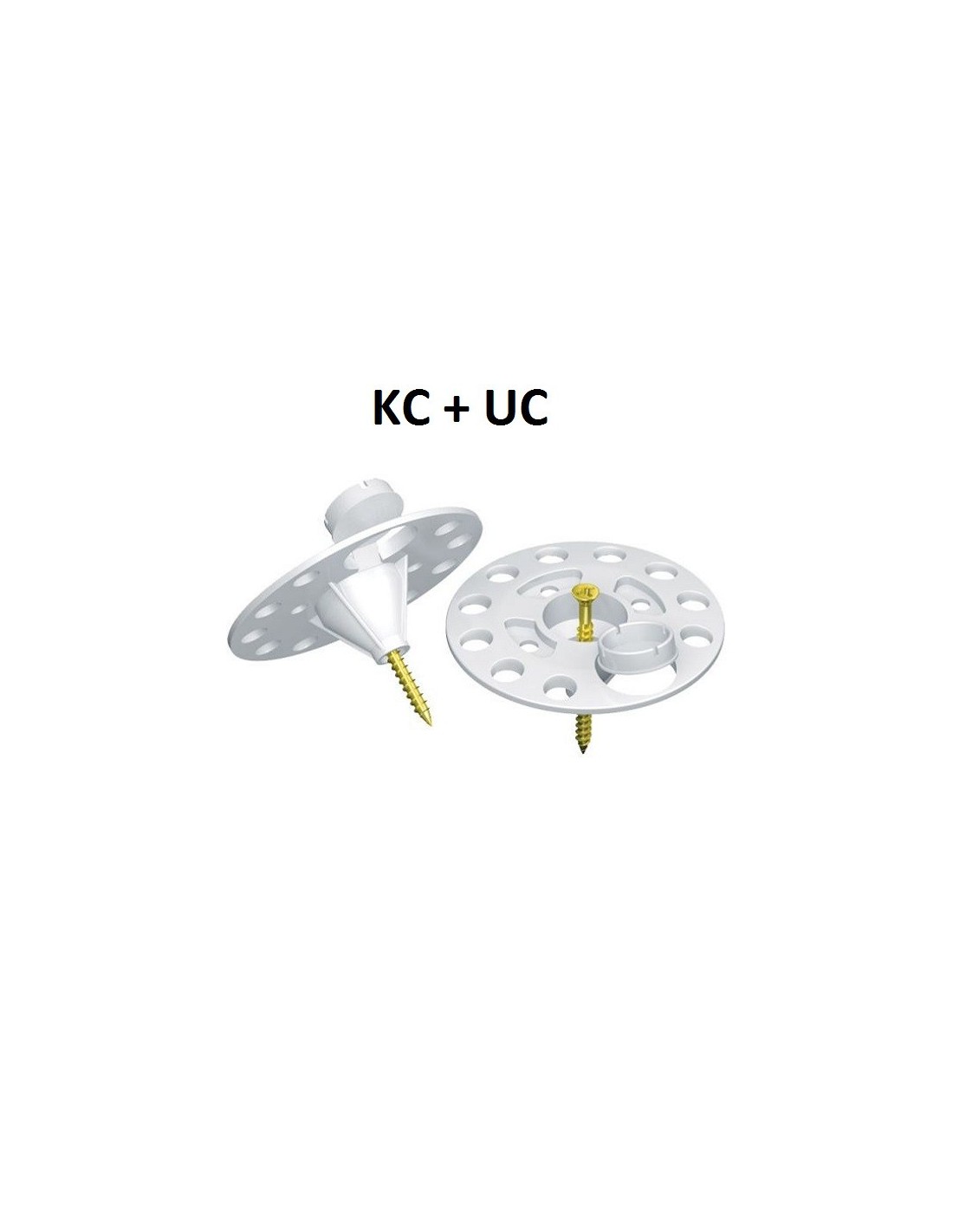

• drevo, dosky podobné drevu, drevotrieskové dosky, OSB, PVC profil - minimálna hĺbka kotvenia je 20 mm. Montáž: KC golier + UC skrutka - jej dĺžka závisí od hrúbky izolačného materiálu.

Napr. pre:
- 40 mm, skrutka UC-5060
- 60 mm, skrutka UC-5080
- 80 mm, skrutka UC-5100
- 100 mm, skrutka UC-5120
- 120 mm, skrutka UC-6140
- 140 mm, skrutka UC-6160
- 160 mm, skrutka UC-6180
- 180 mm, skrutka UC-6200

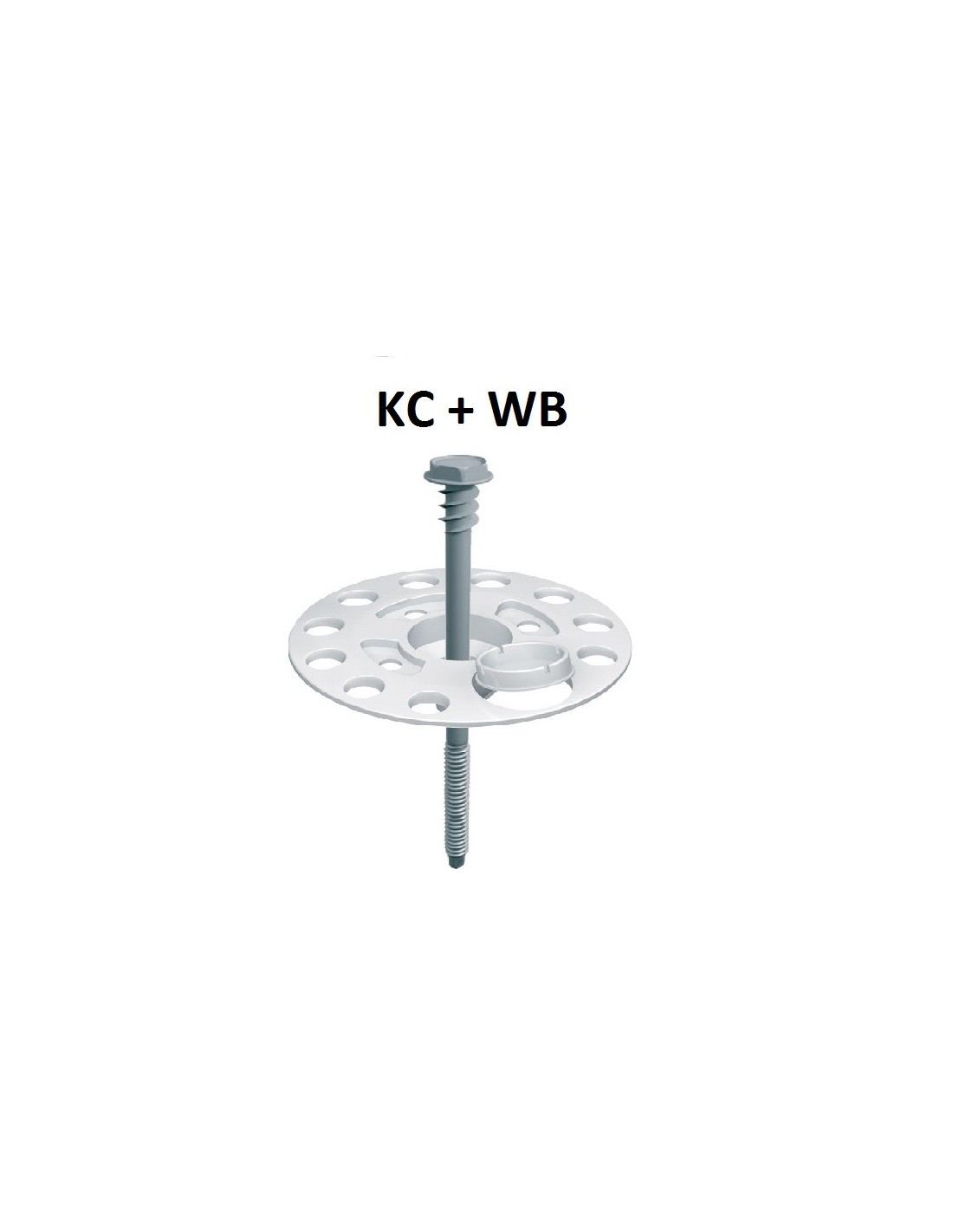

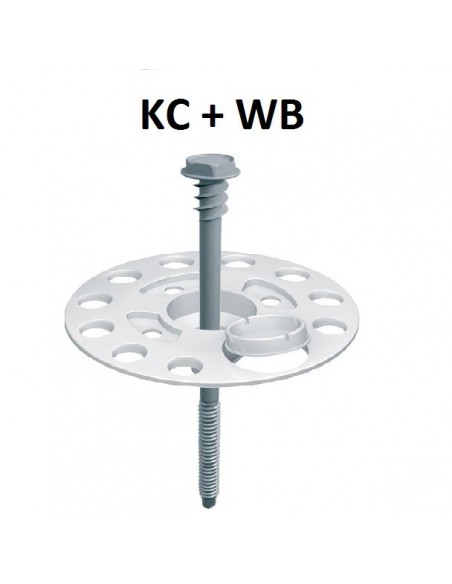

• trapézový plech, oceľ - minimálna kotviaca hĺbka je 0,75 mm. Montáž: KC golier + WB skrutka - jej dĺžka závisí od hrúbky izolačného materiálu.

Napr
- 40 mm a 60 mm, skrutka WB-48080
- 80 mm, skrutka WB-48100
- 100 mm, skrutka WB-48120
- 120 mm, skrutka WB-48140
- 140 mm, skrutka WB-48160
- 160 mm, skrutka WB-48180
- 180 mm, skrutka WB-48200

TECHNICKÉ DÁTA:

• materiál: nárazuvzdorný kopolymér PP polypropylén
• priemer taniera: 60 mm
• priemer otvoru pre skrutku: max. 6,1 mm

CHARAKTERISTIKA:

• obmedzenie tepelných mostov vďaka špeciálnej konštrukcii konektora
• konštantná tlaková sila
• možno použiť s prídavnou platňou KWL - odporúčané pre použitie s lamelovou vlnou.

NÁVOD NA INŠTALÁCIU PRÍRUB KCX:

1. Umiestnite KC golier na povrch tepelnej izolácie, ktorá sa má pripevniť
2. Upevnite tepelnoizolačný materiál cez prítlačnú prírubu vhodnou skrutkou. Utiahnite konektor, kým sa nedosiahne odporúčaná hĺbka kotvenia.
