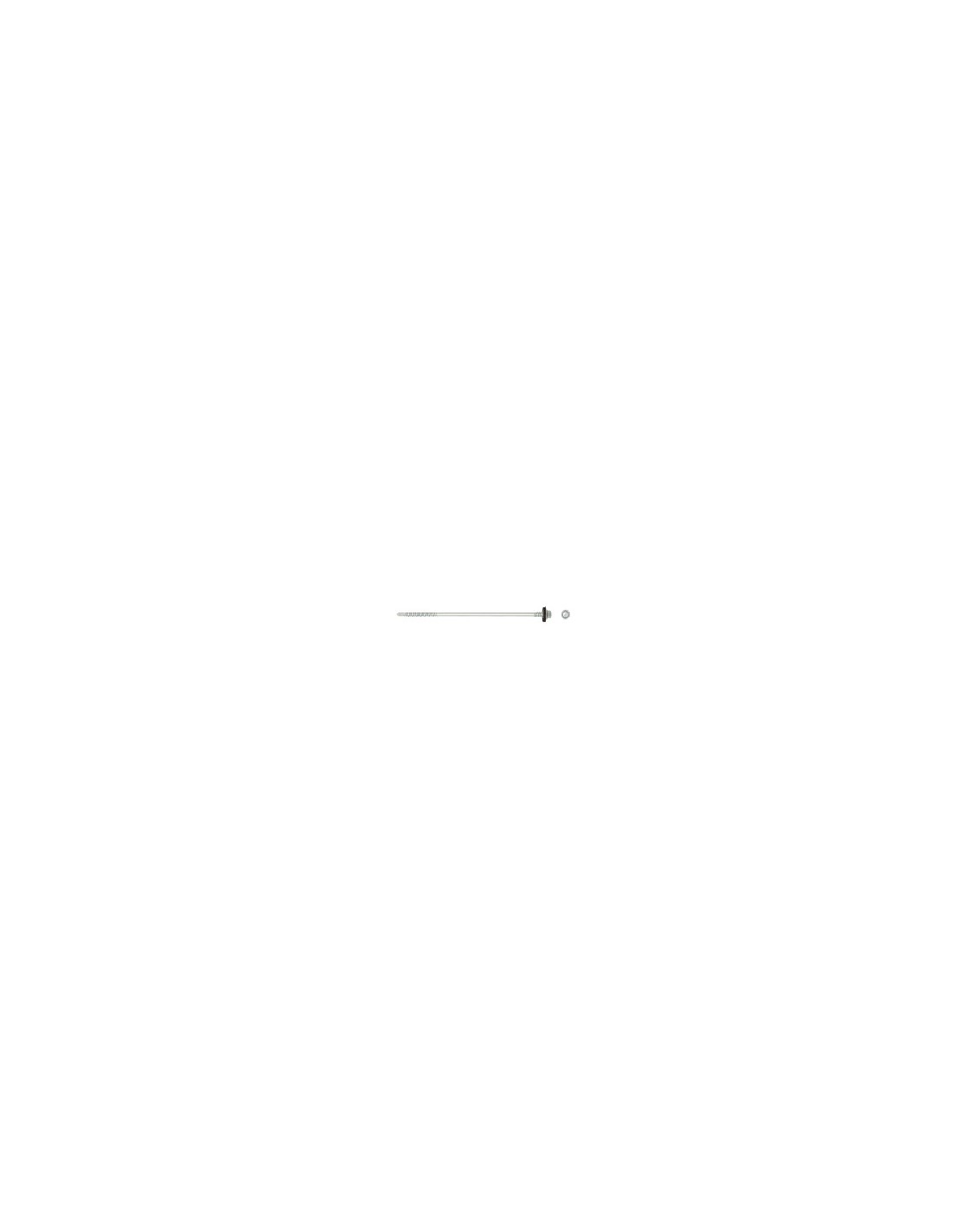

Skrutky RawlPlug R-ONR 101 mm (100 ks)

APLIKÁCIA:

Skrutky RawlPlug R-ONR-55/63 so zinkovým povlakom sa používajú na montáž sendvičových panelov na oceľový profil s maximálnou hrúbkou 12 mm . Minimálna hrúbka podkladu je 4 mm. Skrutky majú dva závity: menší v spodnej časti skrutky 5,5 mm (pri vrtáku) a väčší v hornej časti 6,3 mm (na hlave).

TECHNICKÉ DÁTA:

Skrutky RawlPlug R-ONR-55/63101A19 majú nasledujúce parametre:

• rozmer skrutky:
- priemer: 5,5/6,3 mm
- dĺžka: 101 mm
• veľkosť hlavy (kľúča): 8 mm
• veľkosť podložky: 19 mm (vyrobené z EPDM)
• max. hrúbka upevňovaného prvku: 65 mm
• max. hrúbka vŕtania: 12 mm
• Hrúbka podkladu (min./max.): 4 mm / 12 mm

CHARAKTERISTIKA:

Skrutky R awlPlug R -ONR-55/63 sa vyznačujú:

• špeciálny antikorózny povlak zinkovo-vločkový zvyšuje antikoróznu odolnosť,
• povrch závitu tvrdený a chránený najkvalitnejším antikoróznym povlakom, ktorý zaručuje odolnosť voči 15 Kesternichovým cyklom,
• EPDM samovulkanizačná tesniaca podložka. Odoláva teplotným rozdielom a UV žiareniu. Špeciálny tvar podložky zaisťuje správne umiestnenie tesniaceho materiálu na vonkajšom obklade fixovaného materiálu, čo zaručuje tesnosť spoja,
• špeciálny agresívny tvar vrtáka určený na zabezpečenie rýchlej a bezproblémovej montáže do oceľových podkladov do maximálnej hrúbky 6mm. S jeho pomocou počas jedného pracovného cyklu vykonáme: vŕtanie, vytváranie závitov a upevňovanie,
• farebný polyesterový ochranný náter s hrúbkou 45-50 um (RAL, NCS, RR), pôsobí ako dodatočná antikorózna ochrana. Dokonale ladí s farbou plechu. Má UV stabilizátory, ktoré zaručujú farebnú stálosť po dlhú dobu používania.

CERTIFIKÁTY A SCHVÁLENIA:

• ETA-17/0518

MONTÁŽNE TIPY:

Príprava zariadenia:
• magnetický uzáver
• Skrutkovač s nastaviteľným krútiacim momentom alebo hĺbkovým dorazom

Inštalácia
Používame nízke počiatočné otáčky, ktoré znížime, keď spozorujeme sploštenie podložky

Komentáre:
• minimálny rozstup skrutiek: 30 mm
• min. vzdialenosť od okraja: 10 mm
